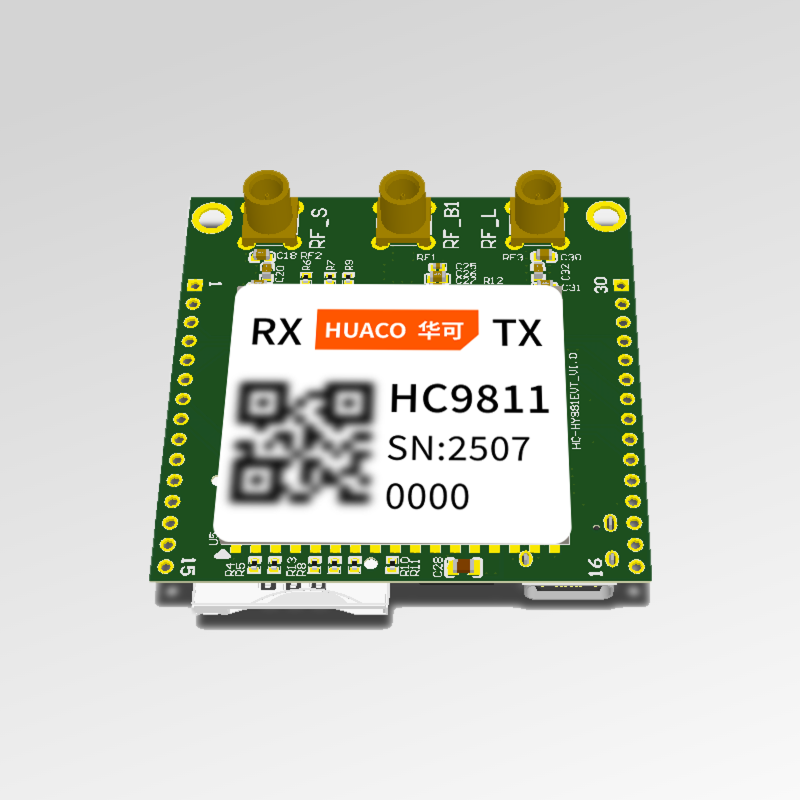

北斗三号二号卫星短报文通讯模组无信号网RDSS开发核心板通信模块

型号:

华可HC-HY981EVK是基于北斗卫星研发的插针式通信模块,集成了北斗 SOC 射频基带一体化芯片、RDSS 低噪声放大电路、RNSS、5W 功放电路、支持区域北斗卫星消息通信功能和北斗双频定位功能,具有
具体成交价格根据商品参加活动或会员使用优惠券、积分等发生变化,以各渠道订单结算页价格为准
视频

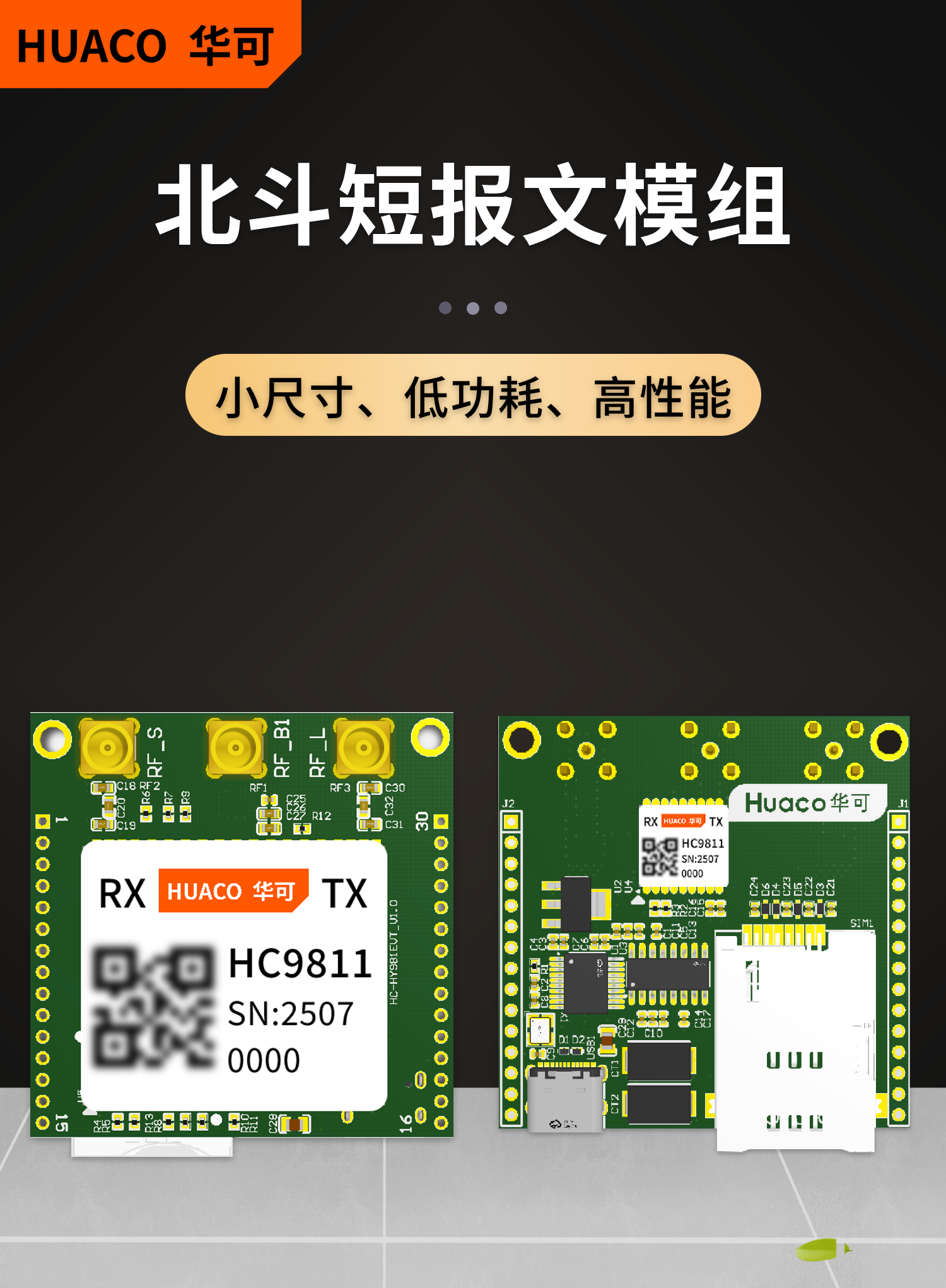

华可北斗三号卫星短报文通信开发板:小尺寸、低功耗、高性能
华可北斗三号卫星短报文通信开发板:数据透传、RNSS+RDSS、一体化、排插设计
华可北斗三号卫星短报文通信开发板:全套资料、提供开发支持、源码等

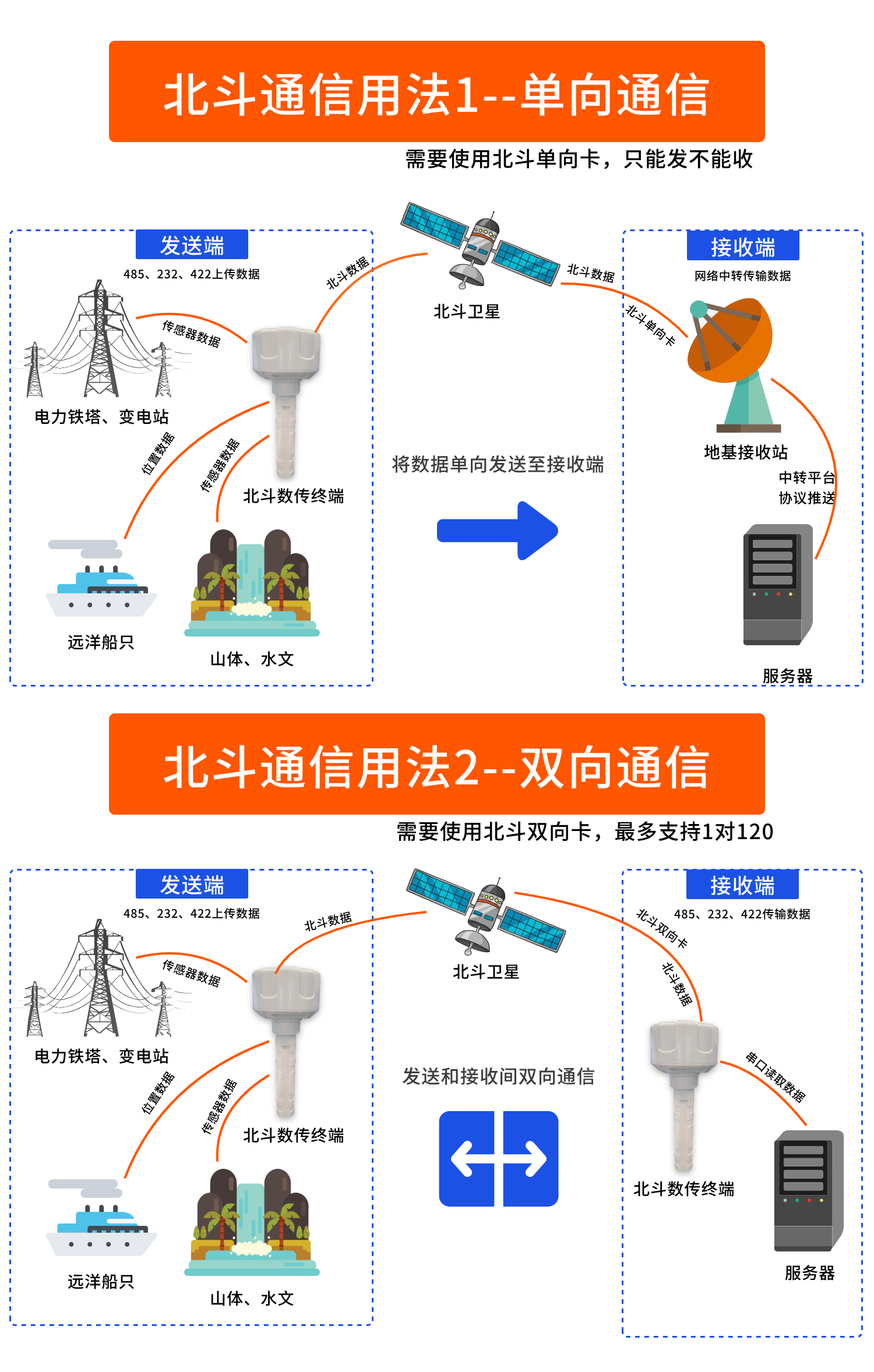

华可北斗三号卫星短报文通信开发板:支持单向通信、支持双向通讯
华可北斗三号卫星短报文通信开发板:提供视频、oem、FAE持续跟踪服务

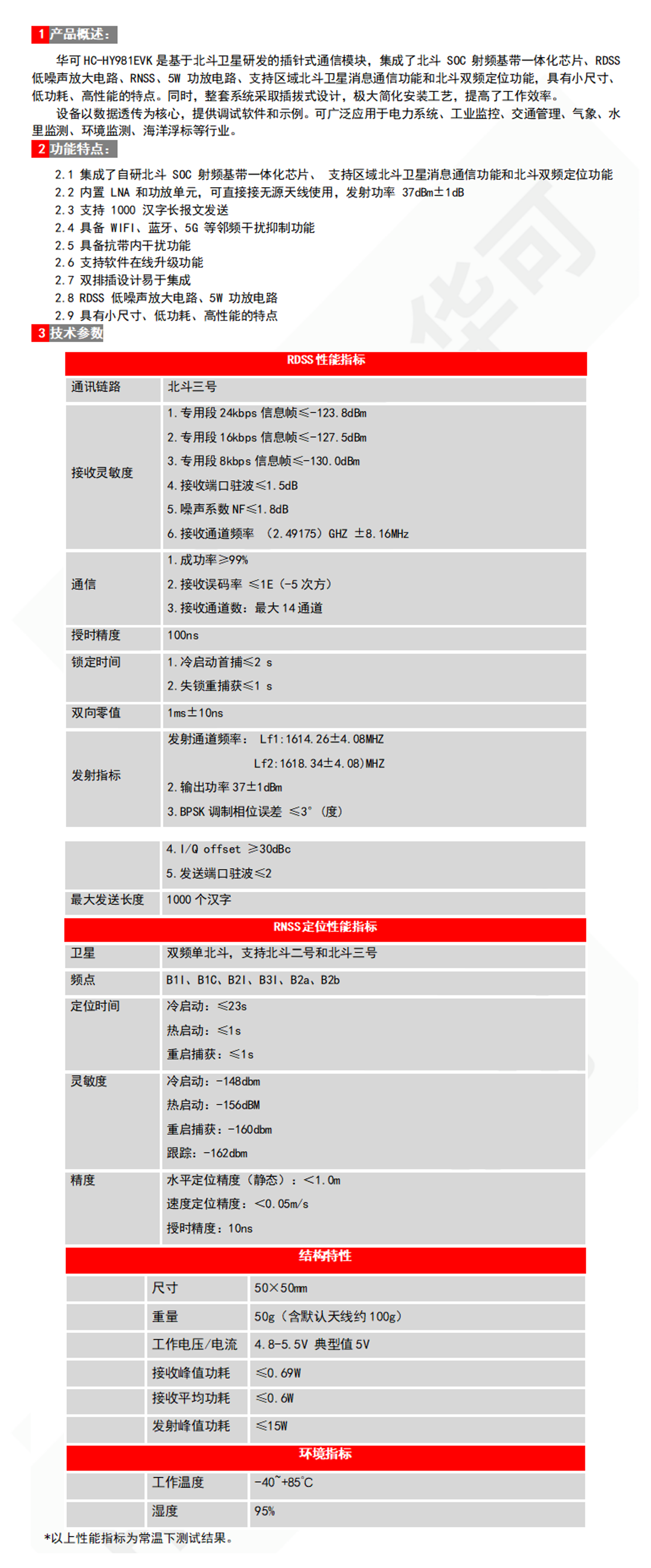

华可北斗三号卫星短报文通信开发板:支持1000个汉字长报文发送

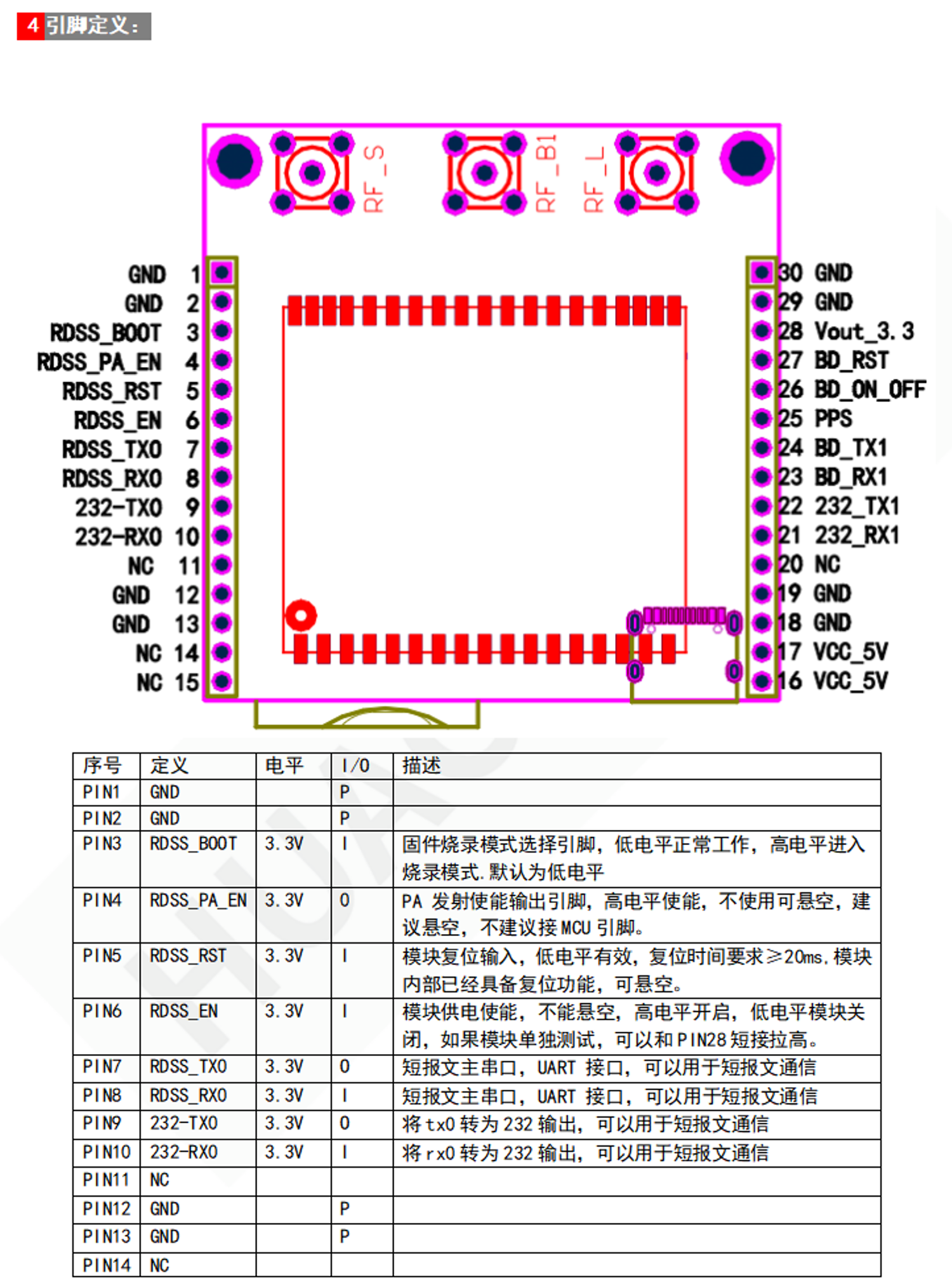

华可北斗三号卫星短报文通信开发板:管脚功能图

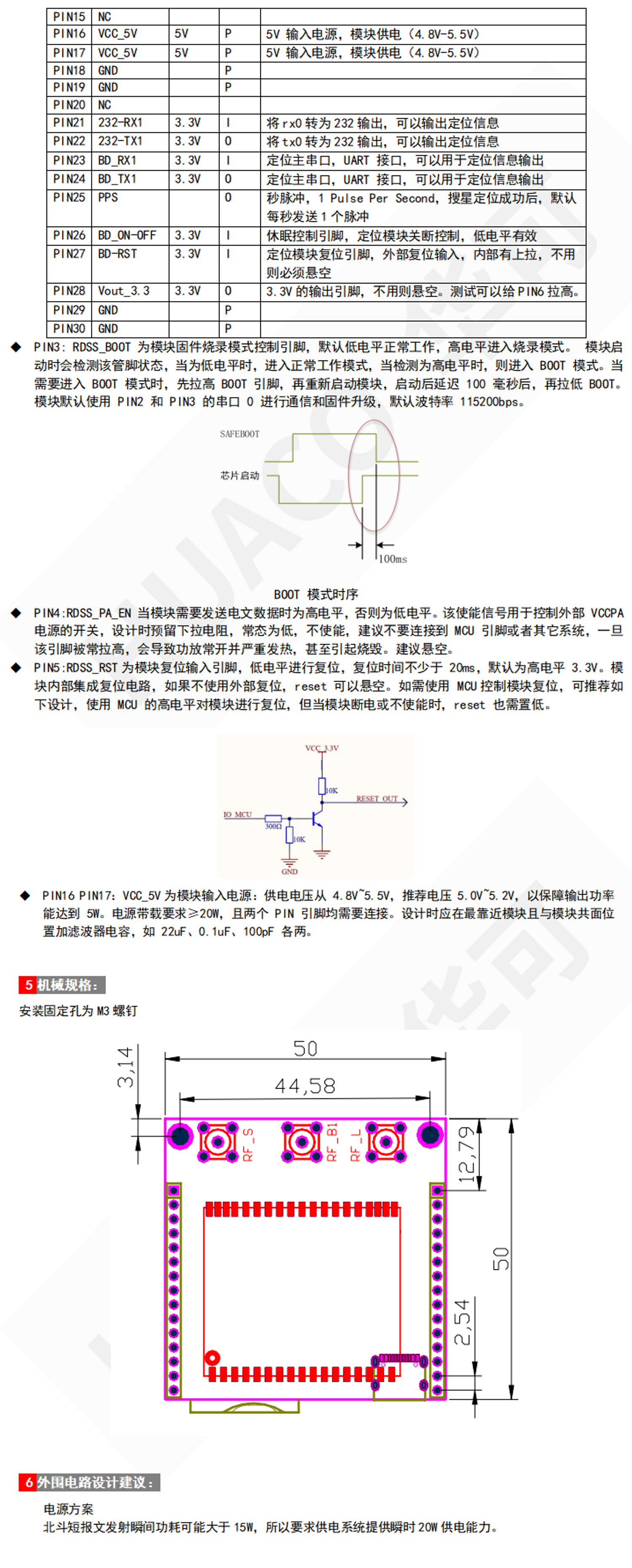

华可北斗三号卫星短报文通信开发板:尺寸图

RDSS性能指标
RDSS接收信号指标 射频输入频率 S:2491.75±8.16MHz
接收灵敏度 1.专用段24kbps信息帧-123.8dBm
2.专用段16kbps信息帧-127.5dBm
3.专用段8kbps信息帧-130.0dBm
4.接收端口驻波≤1.5dB
5.噪声系数NF≤1.8dB
6.接收通道频率 (2.49175)GHZ ±8.16MHz
通信 1.成功率≥99%
2.接收误码率 ≤1E(-5次方)
3.接收通道数:最大14通道
授时精度 100ns
锁定时间 1.冷启动首捕≤2 s
2.失锁重捕获≤1 s 信号中断 30s
双向零值 1ms±5ns
RDSS发射信号指标 发射指标 1.发射通道频率: Lf1:1614.26±4.08MHZ
Lf2:1618.34±4.08)MHZ
2.输出功率37±1dB(基于 VCCPA 5.1V)
3.BPSK调制相位误差 ≤3°(度)
4.载波抑制I/Q offset ≥30dBc
5.发送端口驻波≤2
最大发送长度 具备全天候的北斗双向报文通信,单次通信具备 1000 个汉字(视乎北斗卡)
  协议版本 北斗用户机数据接口协议 2.1 版
  RNSS定位性能指标
RNSS 卫星 双频单北斗,支持北斗二号和北斗三号
频点 B1I、B1C、B2I、B3I、B2a、B2b
定位时间 冷启动:≤23s
热启动:≤1s
重启捕获:≤1s
灵敏度 冷启动:-148dbm
热启动:-156dBM
重启捕获:-160dbm
跟踪:-162dbm
精度 水平定位精度(静态):<1.0m
速度定位精度:<0.05m/s
授时精度:10ns
协议版本 NMEA0183,兼容北斗
结构特性
  尺寸 50×50mm
  重量 50g(含默认天线约100g)
  工作电压/电流 4.8-5.5V 典型值5V
  接收峰值功耗 ≤0.69W
  接收平均功耗 ≤0.6W
  发射峰值功耗 ≤15W
环境指标
  工作温度 -40~+85℃
  湿度 95%
